關于防堵調節閥我們應如何選型？
發布于：2019/11/22 8:45:54 點擊量：107
| 閥門堵塞是常見的故障之一，尤其是在泥漿、紙漿、礦漿、燒堿等場合應用時，堵塞更是常見的故障。除介質不干凈造成堵卡外，管道內的焊渣，鐵屑等也會造成閥門堵卡，因此， 調節閥必須具備較好的防堵功能。但到目前還沒有不堵的閥門，只能從各方面考慮，提高其 防堵功能。 | ||||||
| 一、閥流路形式上的選擇 | ||||||
| （1）從結構上看：凡流路復雜的閥，防堵功能都差，這類閥就是直行程類的調節閥。以 單座閥為例（見下圖一），介質從水平方向流進閥后，經垂直節流，又再水平流出。可以 看出，這種轉彎倒拐的復雜流路，會產生不少的漩渦死區，給介質提供了可沉淀的空間，所 以極易堵卡；從套筒與閥塞的配合上看，兩者閥的間隙小，稍有不干凈的東西就會造成卡堵。再看老式單座閥和雙座閥，其下閥蓋的導向處就是一個介質沉淀的死區，沉淀的東西易不斷 堆積，導致閥芯往下運動十分困難，出現閥關不到位等堵卡現象（見圖二） | ||||||
|
| |||||
| （2）角行程的閥克服了直行程閥流路復雜和上下導向易堵卡的問題，介質流經角行程類 的閥，似乎是直接流進流出，最典型的就為“O”型球閥，就象直管道一樣，其防堵性能最好， （見圖三）；其次就是全功能超輕型閥、蝶閥等，它們的節流形式見圖四、五。 | ||||||
 |  |  | ||||
圖三 O形球閥流路示意圖 | 圖四 全功能閥流路示意圖 | 圖五 蝶閥流路示意圖 | ||||
| 二、閥節流形式的選擇 | ||||||

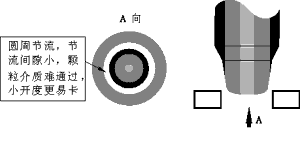

| 介質流經節流口時，在同樣的節流面積條件下，如果節流間隙小，不干凈介質不易通過， 容易堵塞；反之，則不易堵塞。對柱塞型閥芯（見圖六），它的節流面積分布在圓周上， 其節流間隙大概等于面積除以圓周長；再看窗口型閥芯（見圖七），其面積分布在窗口上 而不是在整個圓周上，所以其間隙大，顆粒很容易通過。由此可見，節流面積越集中（不是圓周分布），節流間隙越大，防堵性能就越好。這樣的典型產品有“V”型球閥、全功能超輕型調節閥等。尤其在小開度工作時，前者的節流間隙更小，更易堵卡；后者集中在“V”形口的尖端部份，面積集中，充分顯示了“V”形節流的防堵優勢。 | ||||||
 |  | |||||
圖六 單座調節閥示意圖 | 圖七 V形球調節流示意圖 | |||||
三、防堵措施上的選擇 | ||||||
除了改善傳統流路，提高流路流線性等防堵措施外，對于濃漿、泥漿、礦漿等介質的調 節與控制場合，應針對性地采用一些特殊的防堵措施。典型的產品有濃漿專用全功能超輕型調節閥，它針對濃漿介質采取如下一些特殊的措施： | ||||||
（1）流路越光滑，越平穩過渡越好。針對濃漿介質濃度高，流動性差、易沉降的特點，采用了直通式閥體結構，并且使閥體內腔直徑保持連續緩慢增大，最大限度減小流阻，防止堵塞（即閥法蘭處通徑，出口比進口大一檔），應用于濃紙漿、泥漿等場合非常成功 。 | ||||||
（2）根據計算，必要時應縮小閥座直徑（而不是增大或同等于DN），以提高節流速度來提高“自潔”性能。 | ||||||
| （3）在閥座前增加沖掃接口，可使用高壓空氣或水對閥體內腔進行清洗、沖堵，極大地簡便了維護管理工作。 | ||||||
| （4）足夠剛度和推力（力矩）的執行機構。 | ||||||
| 四、防堵閥閥型選擇 | ||||||
| 角行程類的閥遠遠好于直行程類的閥： | ||||||
| （1）“O”型球閥 （2）全功能超輕型調節閥 （3）“V”型球閥 （4）蝶閥 （5）不推舉直行程調節閥 | ||||||
