DBL氮封閥的故障分析及處理方法
發布于：2020/6/5 9:19:48 點擊量：318
1 引言
在煉油或石油化工廠中，存放著各種油品或石化產品。儲罐大都建造在室外，為使這些油品或產品不與空氣中的氧氣接觸，常采用罐頂充氮氣法，使之與外界隔絕。
氮封閥的作用就是要當儲罐液面下降壓力降低時，向罐內補充氮氣，當儲罐液面上升壓力增加時，停止補充氮氣，同時被壓縮的氮氣從呼吸閥適量排出，從而始終保持罐內的氮氣壓力微量正壓（壓力一般在400~1000Pa之間）。只有這樣才能做到既隔絕空氣，又保證儲罐不變形。
2 氮封閥的工作原理

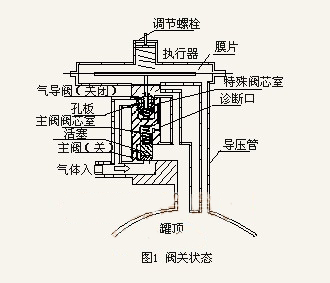

如圖1所示，當氮封閥關閉時，主閥的活塞是在一個密封室內，當儲罐壓力等于或大于設定的壓力時，膜片就被向上頂起，氣導閥在彈簧的作用下向上移動，把氣導閥上的密封圈緊緊壓在閥座上，關閉了控制氣的進口，同時特殊閥芯室的壓力增加并接近氮氣總管的壓力，此壓力通過內部通道，從特殊閥芯室傳到主閥閥芯室。主閥的活塞就處于氮氣總管壓力的作用，由于主閥閥芯上、下所受氣體壓力平衡，所以主閥閥芯在自重和彈簧的作用下將閥門緊密關死。

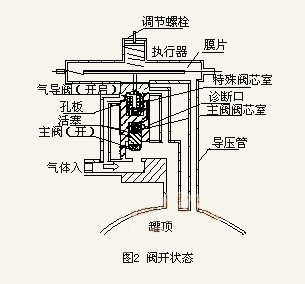

如圖2所示，氮封閥打開時，當儲罐壓力稍微低于設定壓力時，膜片因為感應壓力下降而向下移動，推動氣導閥打開，氮氣經過孔板、氣導閥的出口進入儲罐，使儲罐內的壓力增加，同時氣導閥的特殊閥芯室的壓力下降，氮氣通過內部通道從特殊閥芯室進入主閥閥芯室。由于主閥閥芯的活塞面積大于主閥閥座孔面積，并有彈簧的彈力和主閥的重量，所以當儲罐壓力稍微低于設定點時，特殊閥芯室和主閥閥芯室的壓力降低很小，主閥仍然保持關閉，氮氣只從氣導閥進入儲罐。
P1S1=P2S2 + F + G
式中：P1- 主閥入口壓力；P2- 主閥閥芯室壓力；S1- 主閥閥座孔面積；S2- 主閥閥芯活塞面積；F- 彈簧彈力；G- 主閥重量。 當儲罐壓力下降較大時，由于流過氣導閥的氮氣量增加，主閥閥芯室壓力繼續下降，當P1=P2?S2/S1+ F/S1+ G/S1時，主閥打開，氦氣大量流人儲罐，壓力迅速升高。在診斷壓力口，安裝診斷壓力表，測量主閥閥芯室壓力，然后將該壓力同氮氣總管壓力比較，便可知氣導閥和主閥的運行情況。
3 故障分析及處理
（1）某大芳烴裝置開車初期，發現24臺氮封閥工作都不正常。拆閥檢查，發現氮封閥的氣導閥、主閥和兩個閥芯室內壁等沾了一層厚厚的污垢，經過擦拭，涂潤滑脂后能正常使用。在閥座處還發現了一些焊渣導致開車后管道內的鐵銹、殘存的雜物等被氮氣吹到了氮封閥內，使主閥不能回到閥座上。

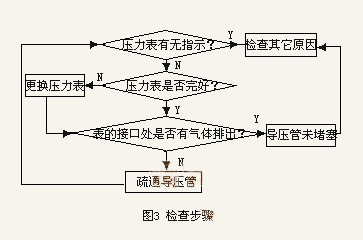

（2）導壓管堵塞。如果導壓管堵塞，氮封閥沒有反饋信號，也會造成氮氣不停地向罐內補充，按照如圖3所示的步驟檢查是否屬于此類原因。
（3）彈簧彈力變小。如果氣導閥、主閥和兩個閥芯室不臟，而且導壓管也未堵塞，應檢查氣導閥下面小彈簧的彈力，若彈力減小，會使氮封閥不停地補氣。可以將彈簧拉長，增加其彈力。
（4）密封圈損壞。氣導閥在工作過程中動作較頻繁。使密封圈經常受到閥座的沖擊，導致密封圈磨損或斷裂，起不到密封作用，更換密封圈即可。
（5）控制氣入口與氣導閥出口裝反。這屬于產品質量問題。結合氮封閥的工作原理圖，即可作出判斷。
